Nyílászárók szakszerű beépítése –
szerelési összefoglaló és ajánlás műanyag nyílászárókhoz

1. A szakszerű beépítés alapelvei

Az ablakok és ajtók hibáinak döntő többsége nem a termékből, hanem a helytelen beépítésből ered. A modern hő- és hangszigetelési követelmények mellett a szerelés már épületfizikai feladat, nem pusztán rögzítési munka.

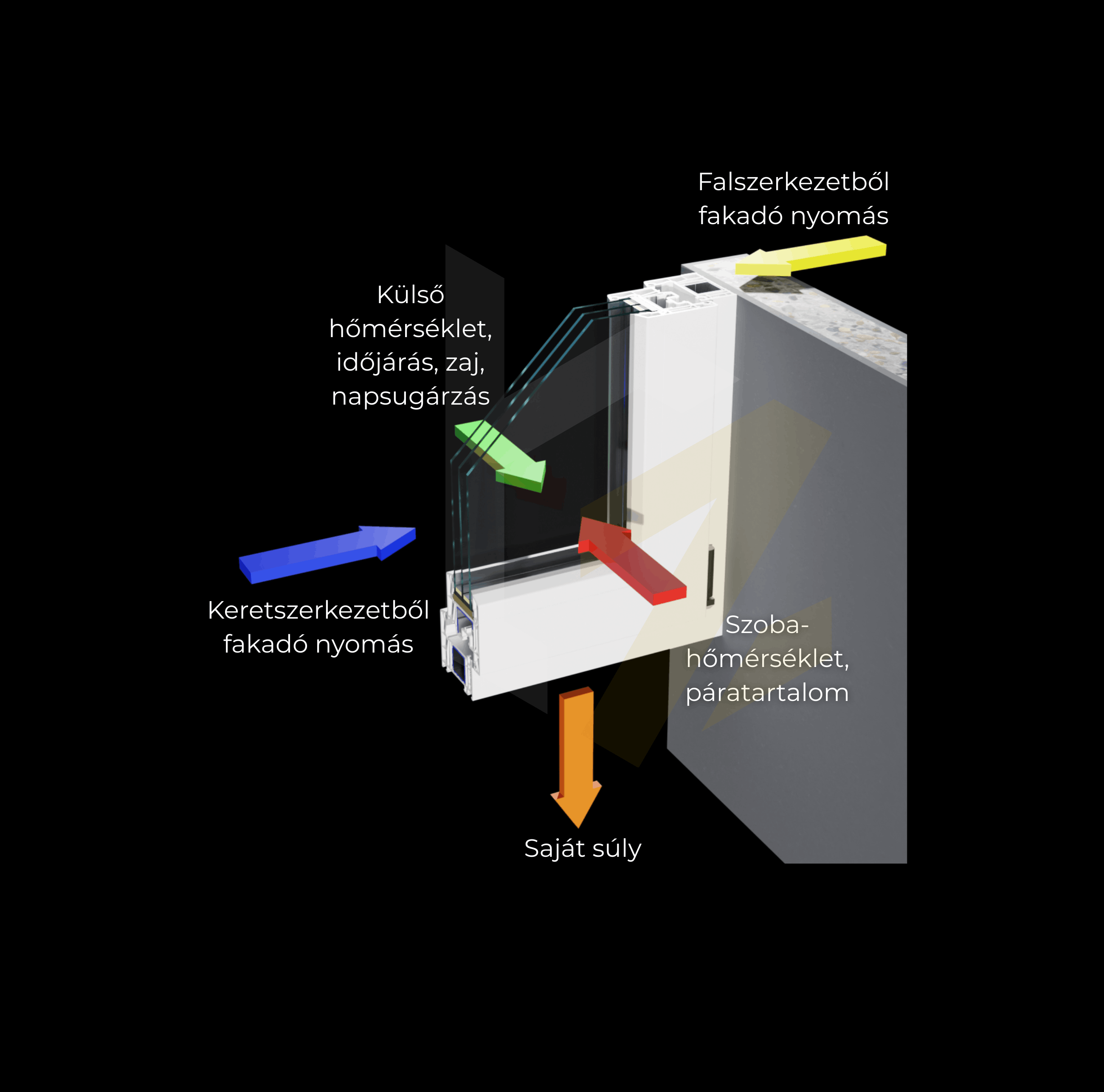

1.1 A nyílászárót érő hatások

A beépítés során figyelembe kell venni:

• külső hatásokat: hőmérséklet, csapóeső, szél, napsugárzás, zaj,
• belső hatásokat: páraterhelés, hőmérséklet, használat,
• épületszerkezeti mozgásokat,
• a szerkezet saját súlyát és alakváltozását.

Ezek együttesen hatnak magára a szerkezetre, ill. a csatlakozó hézagokra és a rögzítésekre.

2. A 3 funkcionális sík elve (KÖTELEZŐ ALAPELV)

A nyílászáró körüli csatlakozó hézag három, egymástól funkciójában elkülönülő rétegre oszlik:

2.1 Belső sík – lég- és párazárás

• Feladata: a meleg, párás beltéri levegő kizárása.
• Követelmény:
  • folytonos, megszakítás nélküli kialakítás,
  • a csatlakozási felületekhez tartósan tapadó anyag.
• Megoldások:
  • belső párazáró fólia,
  • belső tömítőszalag,
  • rugalmas tömítőanyag.

Tipikus hiba: belül „csak hab”, fólia nélkül → előfordulhat páralecsapódás, penész.

2.2 Középső sík – hő- és hangszigetelés

• Feladata:
  • hőveszteség csökkentése,
  • hangszigetelés biztosítása.
• Anyagok:
  • PU-hab ( flexi!)
  • un. dagadó szalagok (pl. Illbruck),
  • kőzetgyapot
  • egyéb kombinált rendszerek.
• Fontos:
  • a hézag teljes kitöltése, üregek nélkül,
  • a szigetelőanyag nem lehet önmagában légzáró réteg.

2.3 Külső sík – időjárás elleni védelem

• Feladata:
  • csapóeső elleni védelem,
  • kifelé páraáteresztő, befelé vízzáró kialakítás.
• Megoldások:
  • külső oldali tömítőszalagok (páraáteresztő szalag),
  • előkomprimált szalagok,
  • fal és nyílászáró találkozásánál megfelelően kialakított vakolható rendszerek.

Alapelv: belül zártabb, kívül nyitottabb kialakítás – fordítva tilos.
Tömitőanyag lehet RAL fólia, duzzadó szalag, kenhető fólia, Acryl/Szilikon tömitőanyag valamennyi anyagból elérhető külső és belső oldalra is!

3. Hő- és páratechnikai alapkövetelmények

3.1 Minimális hővédelem

• A csatlakozási pontokon biztosítani kell:
  • fRsi ≥ 0,70 kell legyen (ez az érték azt mutatja, hogy az ablak belső oldala nem hűl le annyira, hogy penész vagy páralecsapódás jelenjen meg rajta. A 0,70 feletti érték már biztonságosnak számít)
  • ez kb. 12,6 °C minimális belső felületi hőmérsékletet jelent.
• Ha ez nem teljesül → benti páratartalom függvényében állandó kicsapódó pára jelenléte penészesedési kockázat.

3.2 Páralecsapódás

• Kis mennyiségű kondenzáció megengedett az üvegen,
• de nem okozhat károsodást a szerkezetben, vagy a csatlakozásoknál.

A csatlakozó hézagban (pl. sorolás, vagy beszerelési hézagok) megjelenő nedvesség mindig hibás beszerelésre, vagy rétegrendre utal.

4. Hangszigetelés – amit a szerelőnek is tudnia kell

• A nyílászáró hanggátlása csak akkor érvényesül, ha:
  • a csatlakozó hézag nem rontja le azt.
• Alapszabály:
  • a hézag hangszigetelése legyen legalább 10 dB-lel jobb, mint maga az ablak.
• Gyakorlati tanulság:
  • egy apró rés, vagy lyuk drámaian rontja az eredményt,
  • a kétoldali tömítés mindig jobb, mint az egyoldali.

5. Teherátadás és rögzítés

5.1 Alapelv

• A nyílászáró terheit a rögzítéseken keresztül a teherhordó szerkezetbe kell vezetni.

A hab és a csavar nem teherhordó elem.

5.2 Terhek

Figyelembe kell venni:

• saját súly,
• nyitott szárny terhei,
• szélterhelés,
• használati terhelések.

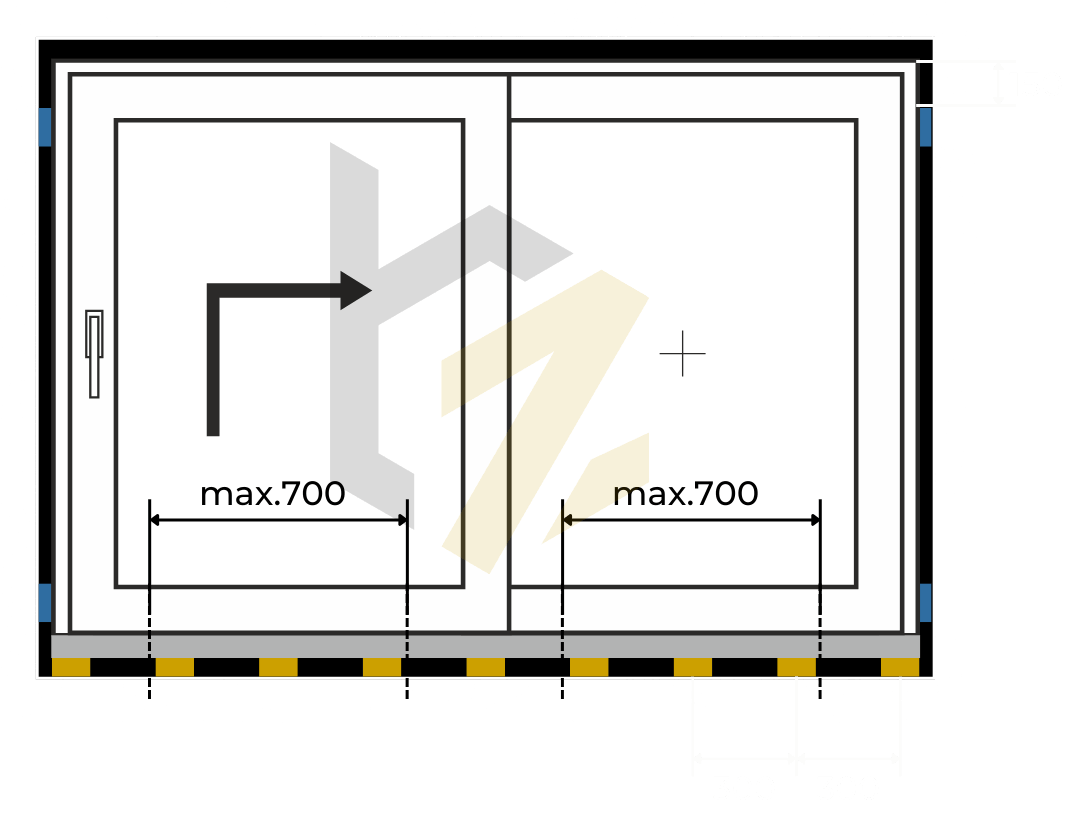

Nagy méretű, vagy speciális szerkezeteknél (tolóajtó, sorolt több méter magas elem stb.) külön méretezés szükséges.

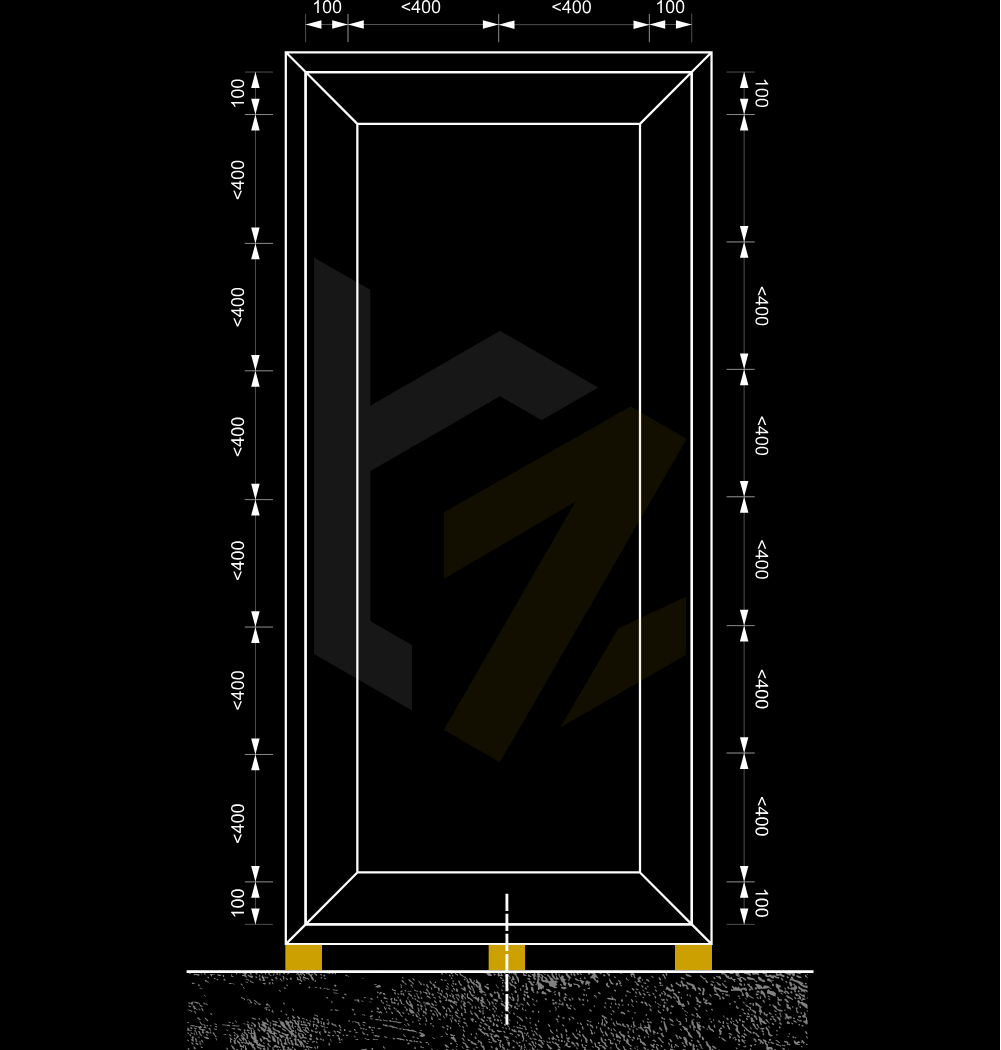

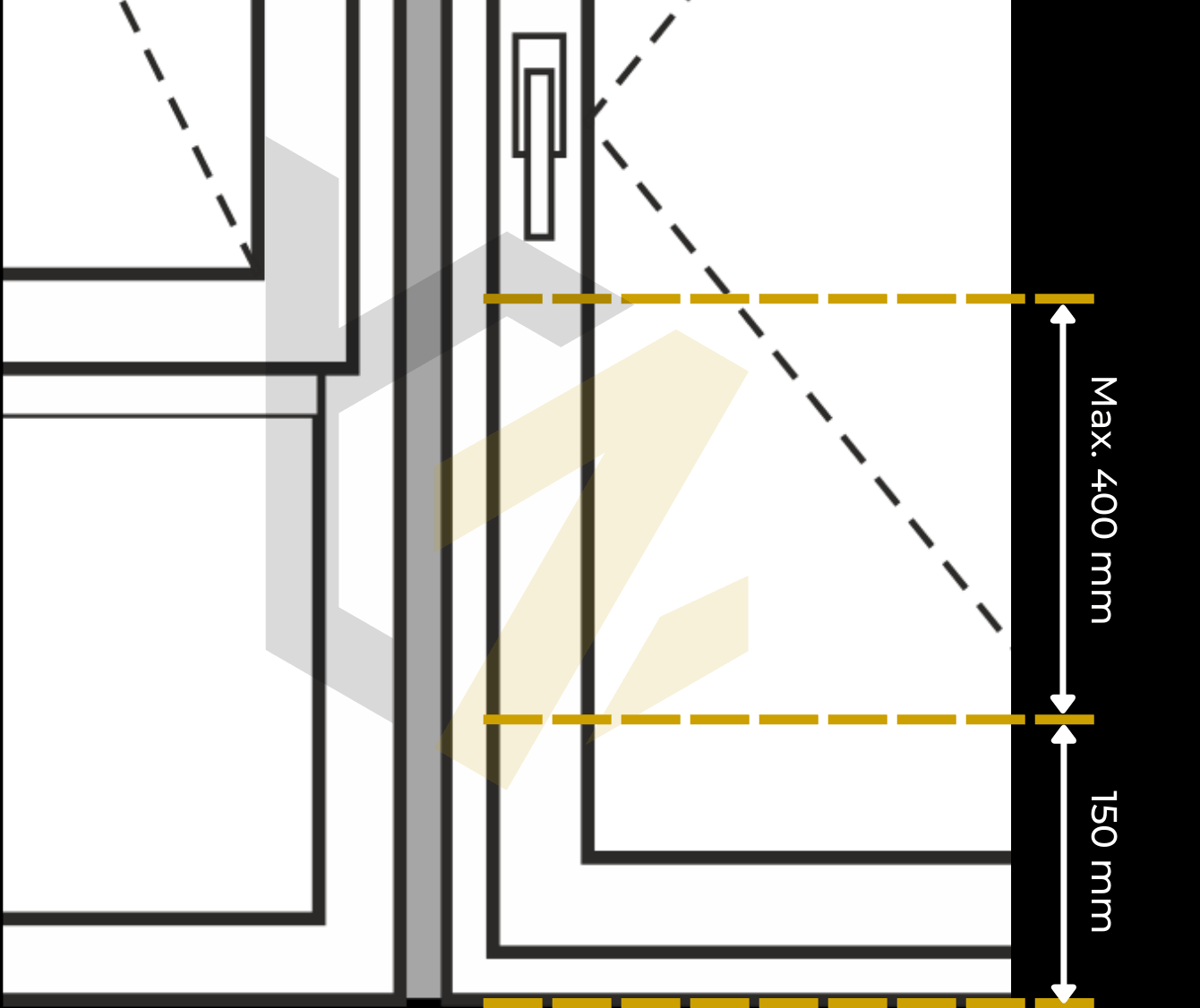

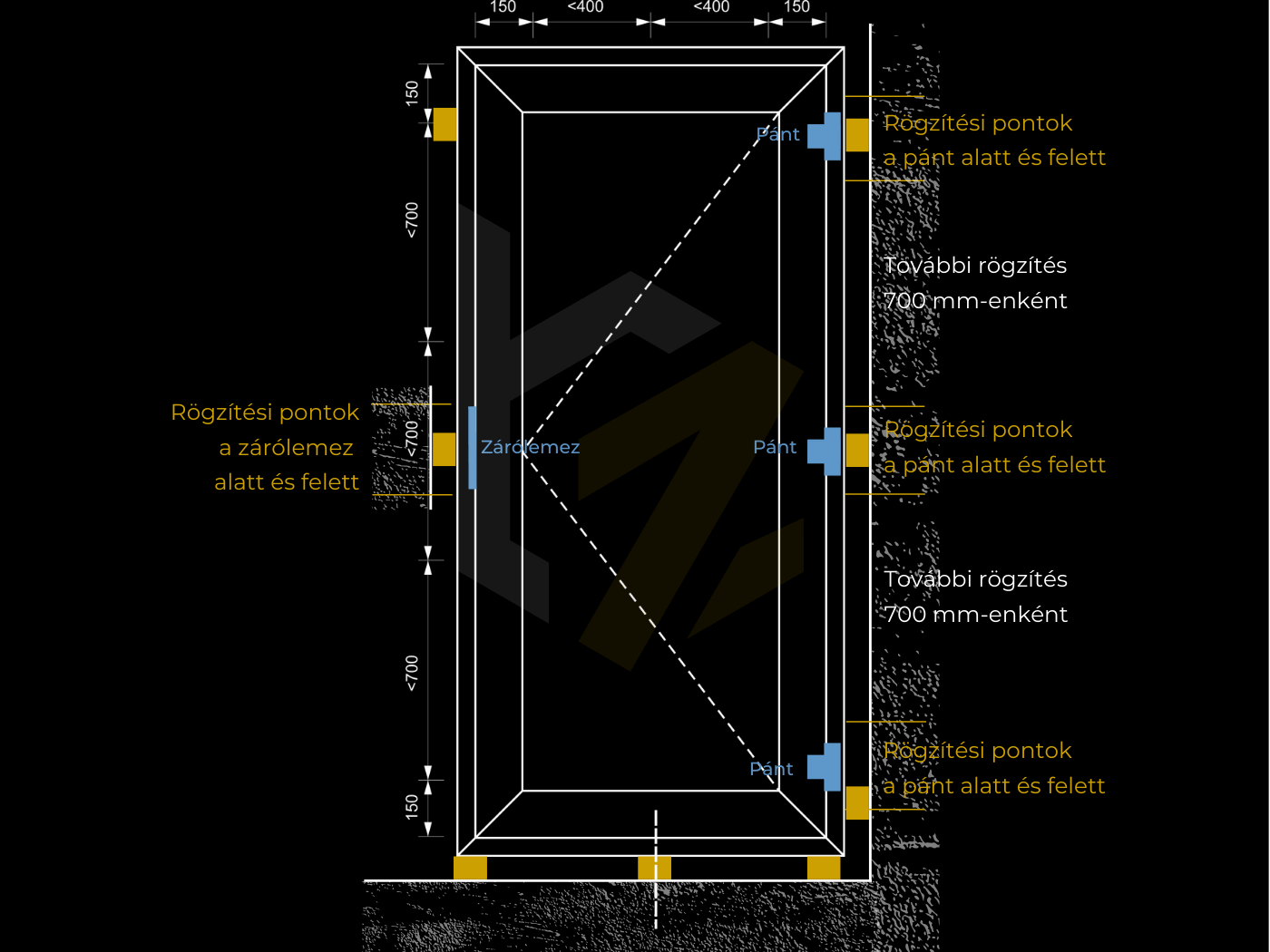

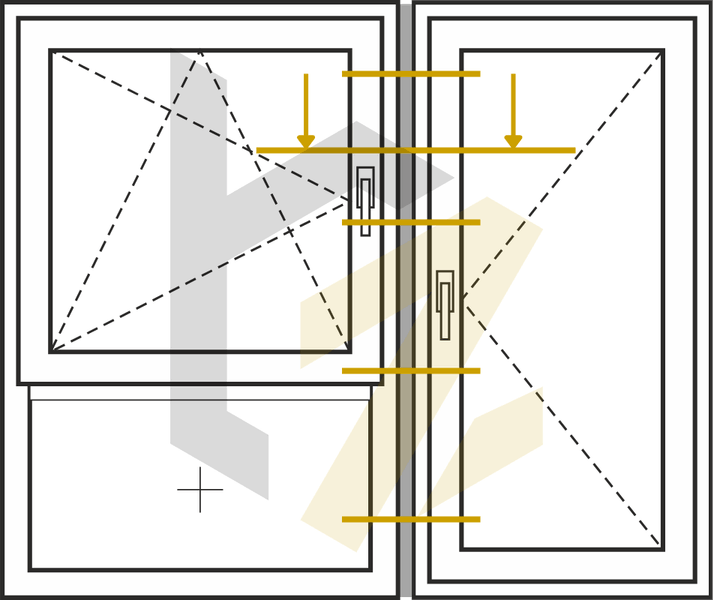

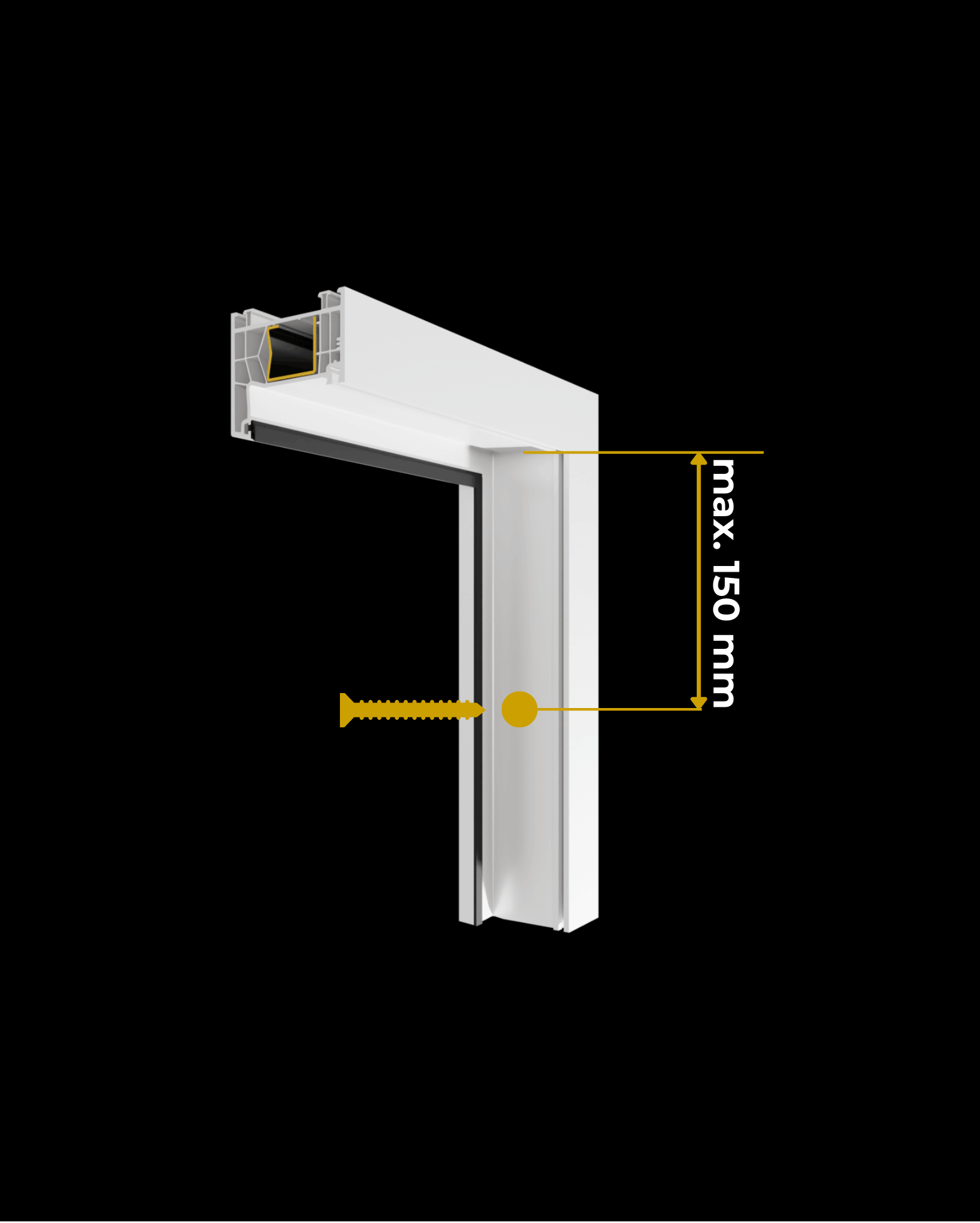

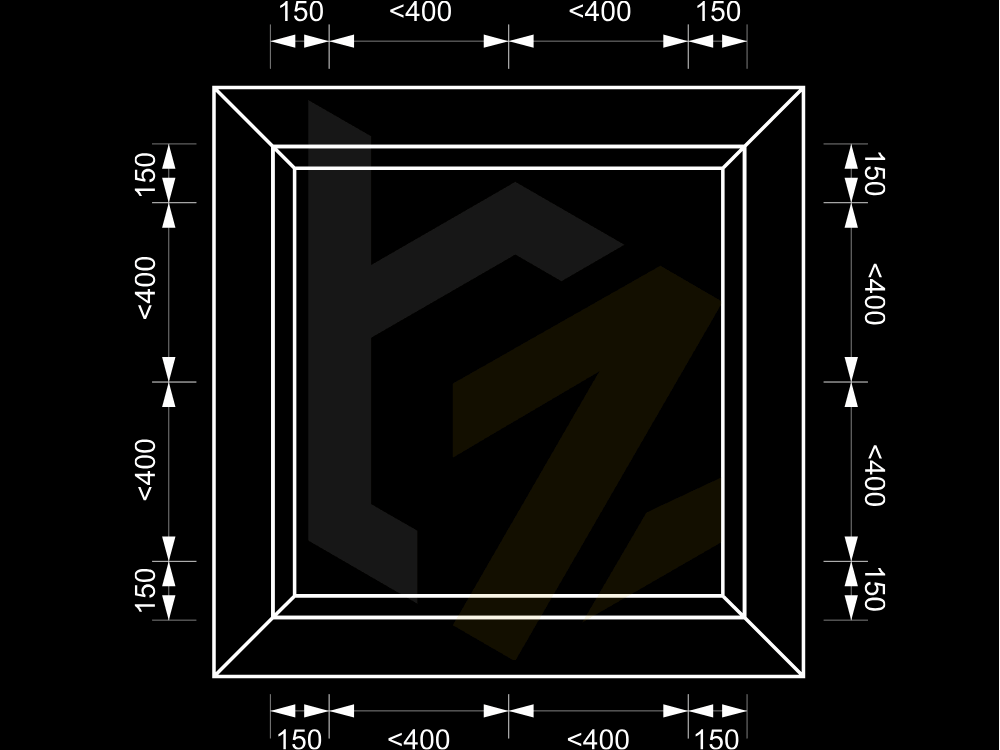

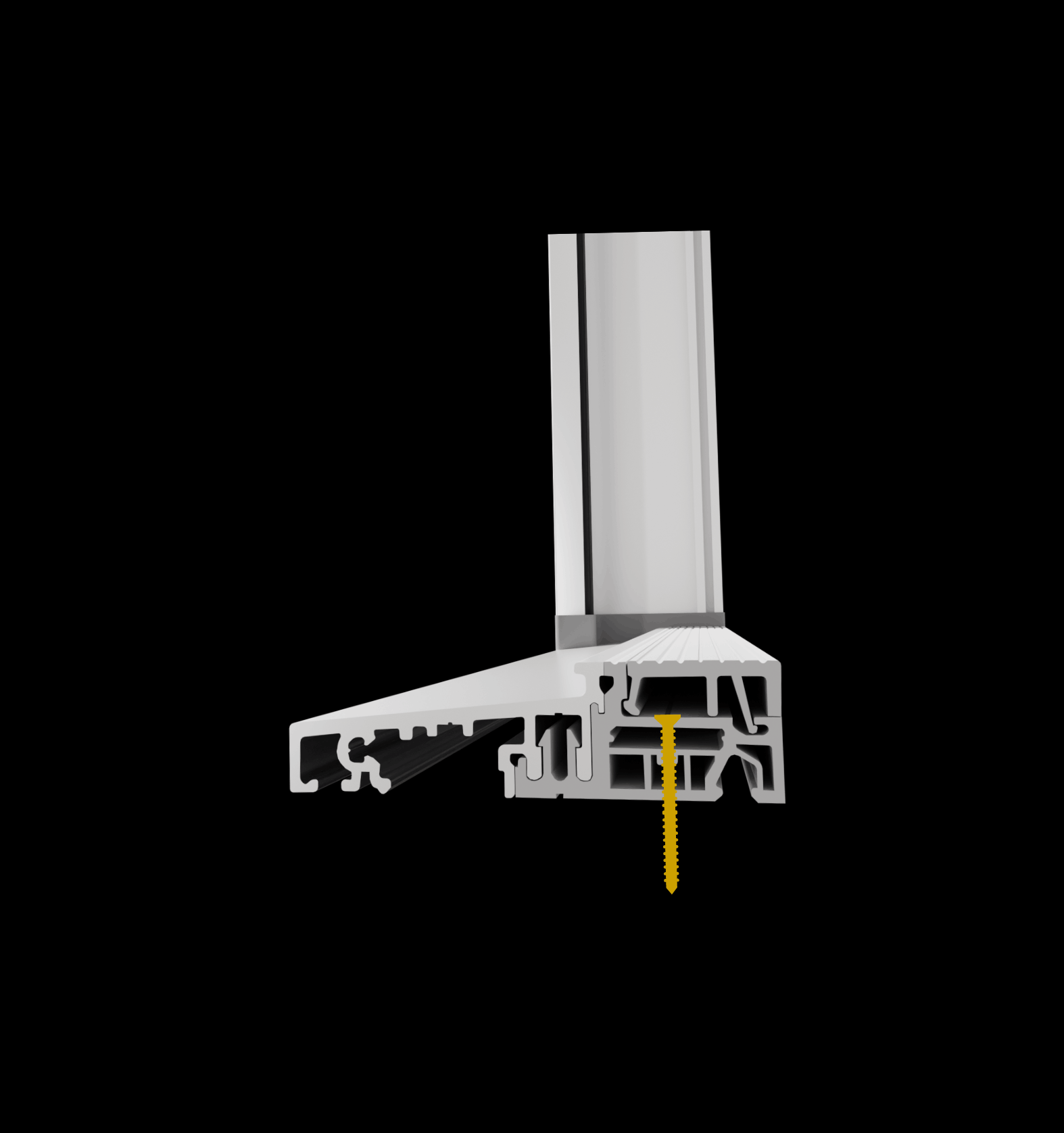

5.3 Rögzítési módok

A rögzítési elem kiválasztása függ:

• a falazattól (beton, tömör tégla, üreges tégla, hőszigetelő tégla),
• a beépítési helyzettől (falban, falsíkban, falsík előtt),
• az elem méretétől és súlyától.

Gyakori megoldások:

• tokrögzítő csavar, keretcsavar / keretdübel,
• rögzítőfülek,
• konzolos rendszerek hőszigetelési síkban.

A nagyon vékonyfalú hőszigetelő téglánál speciális megoldásra lehet szükség, sima dübel, vagy tokrögzítő csavar gyakran nem elegendő!

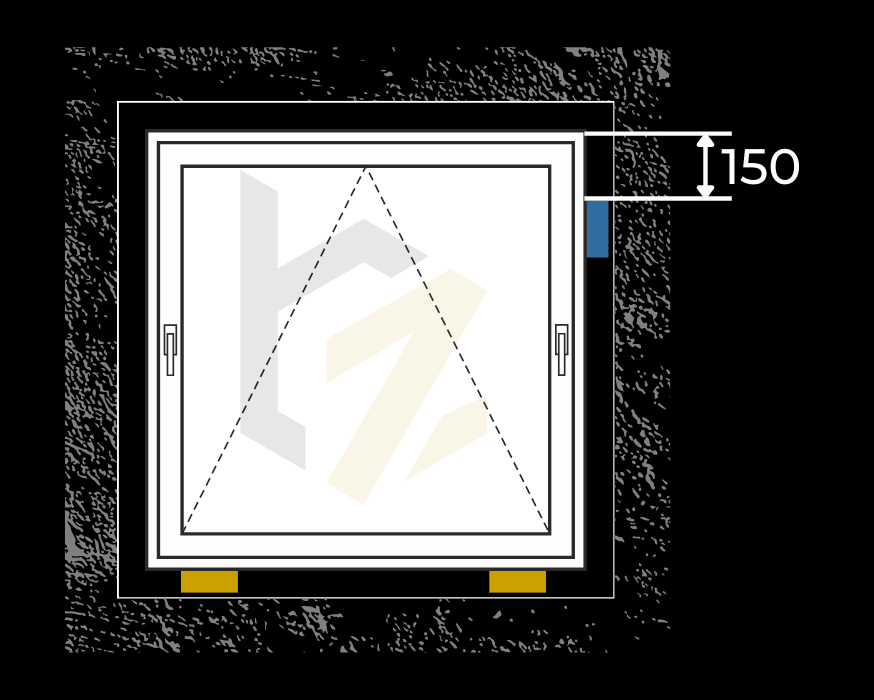

5.4 A csavar NEM teherhordó elem!

Ezt sokan ösztönösen jól csinálják, csak nem tudatosítják magukban:

A helyes sorrend:

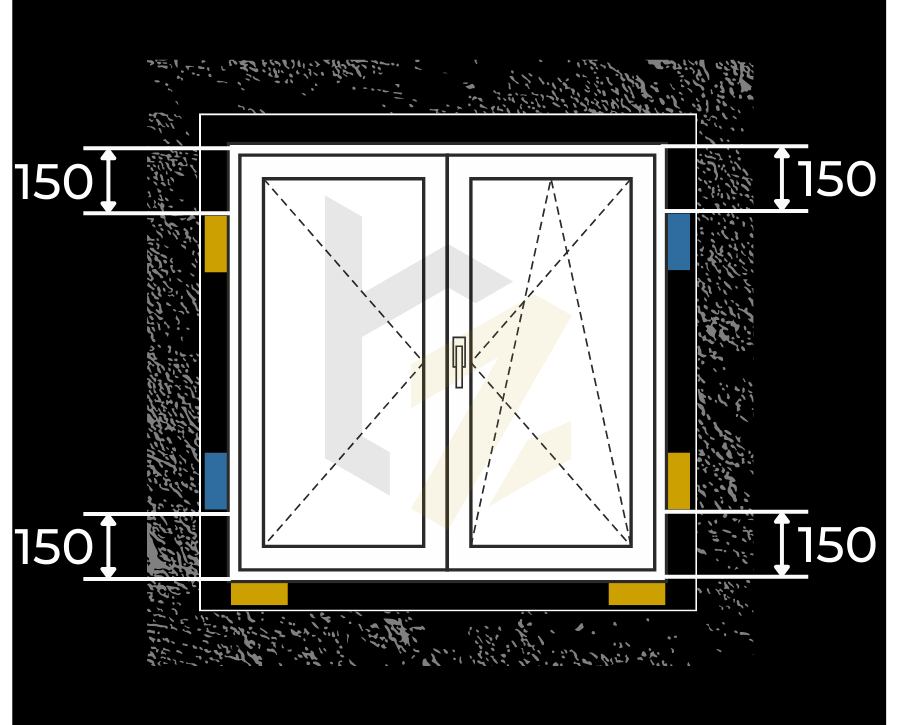

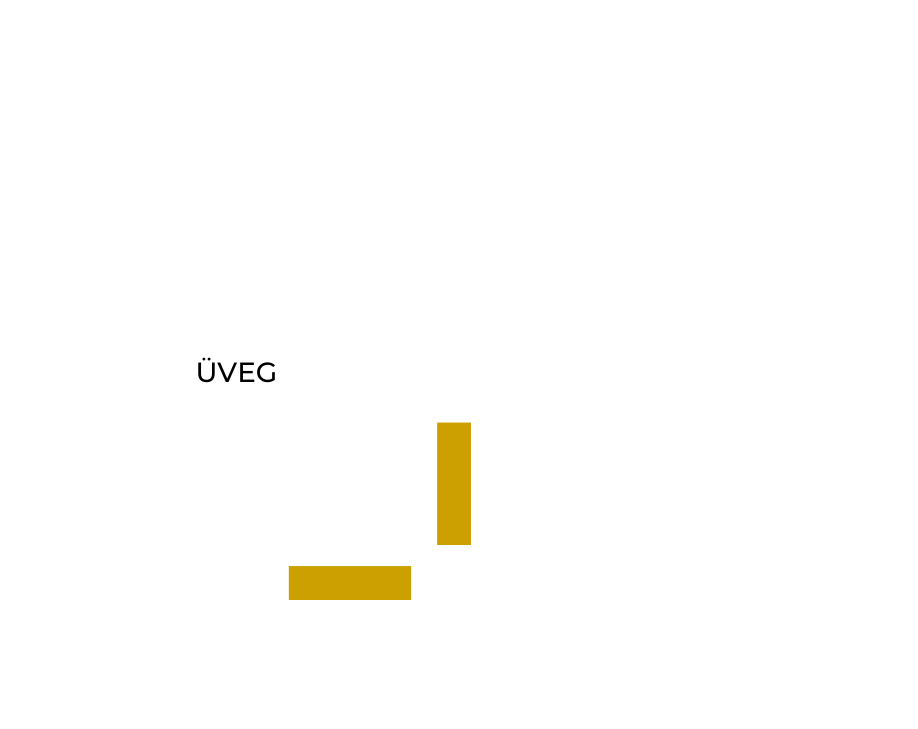

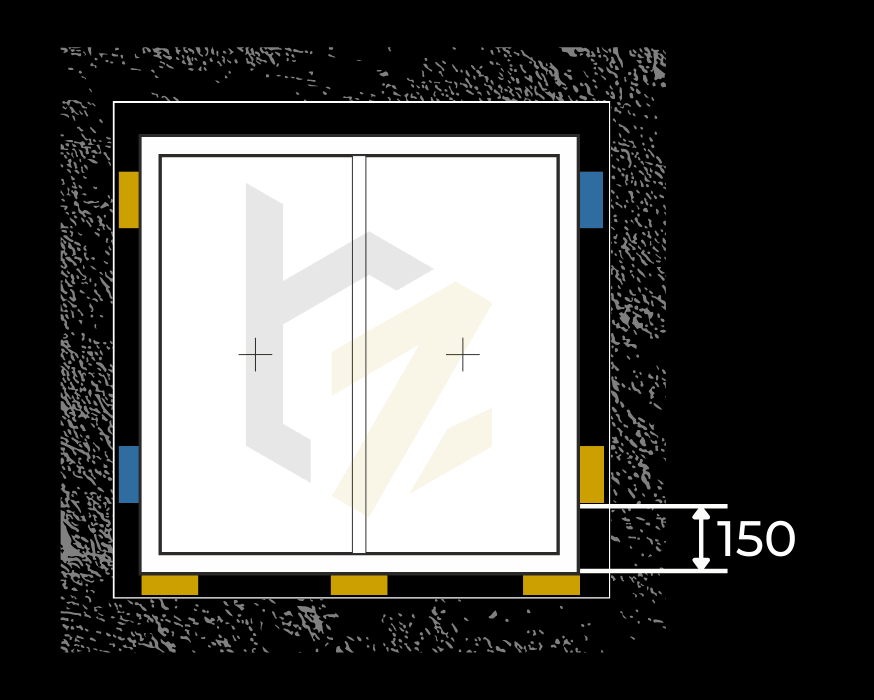

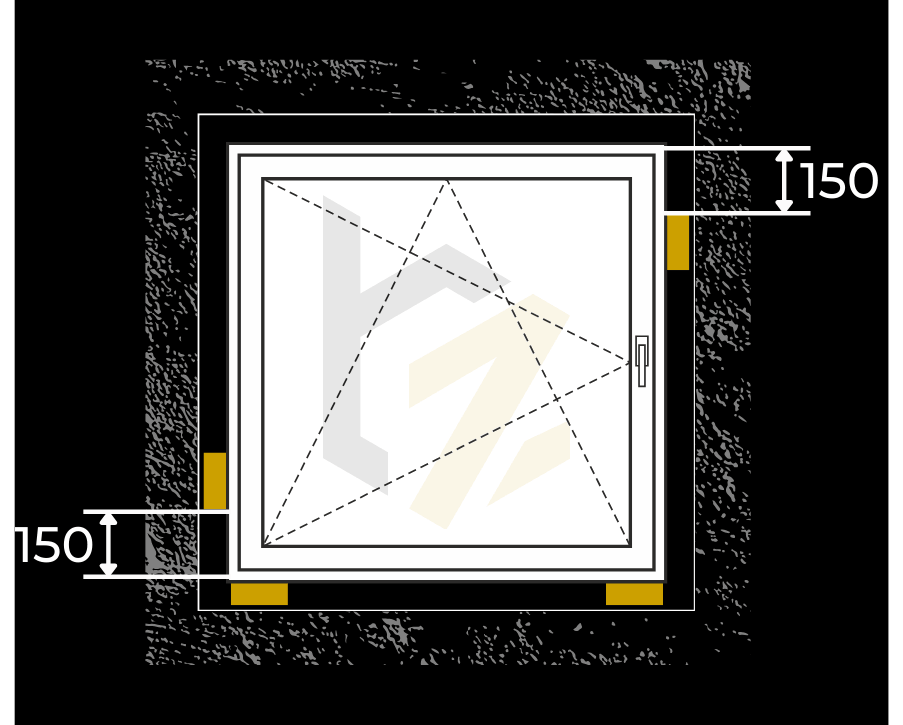

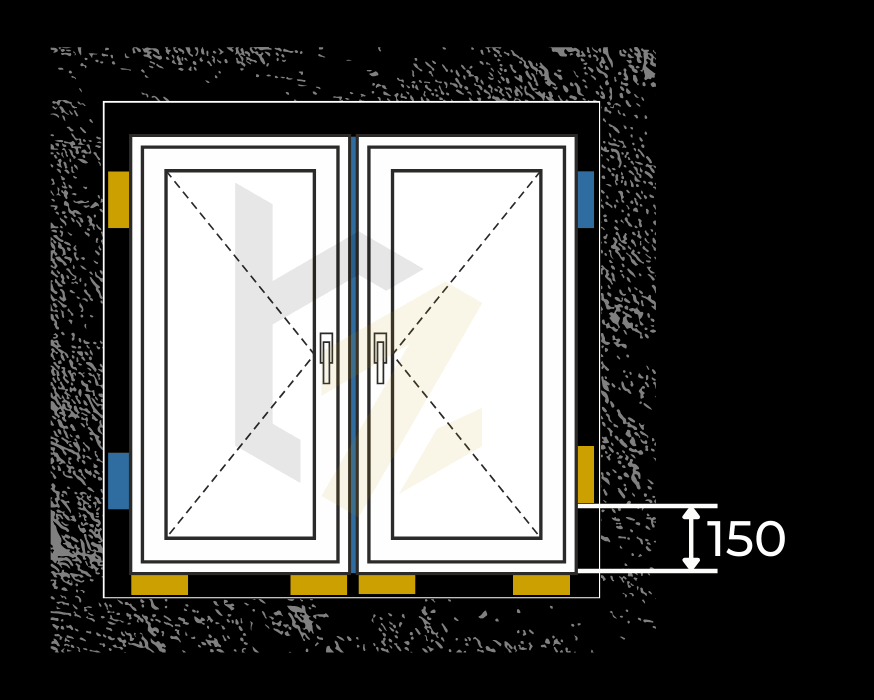

1. a nyilászáró terheit át kell adni a falszerkezetre, ezért a szerkezetet bennmaradó teherhordó alátét ékekre kell helyezni
2. a tok már áll → súly már le van adva
3. a csavar a nyílászáró pozícióját rögzíti, nem visel súlyt.

Ha ez nincs meg:

• a csavaron lóg a szerkezetet,
• a tégla bordái dolgoznak, viselik a súlyt
• idővel jön a kilazulás!

A teherhordó ékeket soha ne távolítsuk el!

6. Új építés vs. felújítás

6.1 Új építés

• a beépítés tervezhető,
• a rétegrendek összehangolhatók,
• a nyílászáró külső síkja ideális esetben a fal külső síkjával fut, így a szigetelés könnyen ráfuttatható.

6.2 A Felújítás különös figyelemet igényel, mint például

• meglévő hőhidak,
• csökkent légcsere,
• meglévő fal és áthidaló szerkezetek állapota.

Ablakcsere után a megfelelő szellőzésre figyelni kell, különben párásodás és penész jelentkezhet! Felújításnál javasoljuk központi szellőzőrendszer, vagy legalább helyiségenként ablakba épített hygro (páraszabályzott) szellőző beszerelését!

7. Gyakori kivitelezési hibák (amit kerülni kell)

• csak purhabos „megoldás” mindenre
• belső oldali légzárás hiánya,
• megszakított fóliák,
• alulról nem megfelelően alátámasztott szerkezet, vagy utólag eltávolított teherhordó ékek,

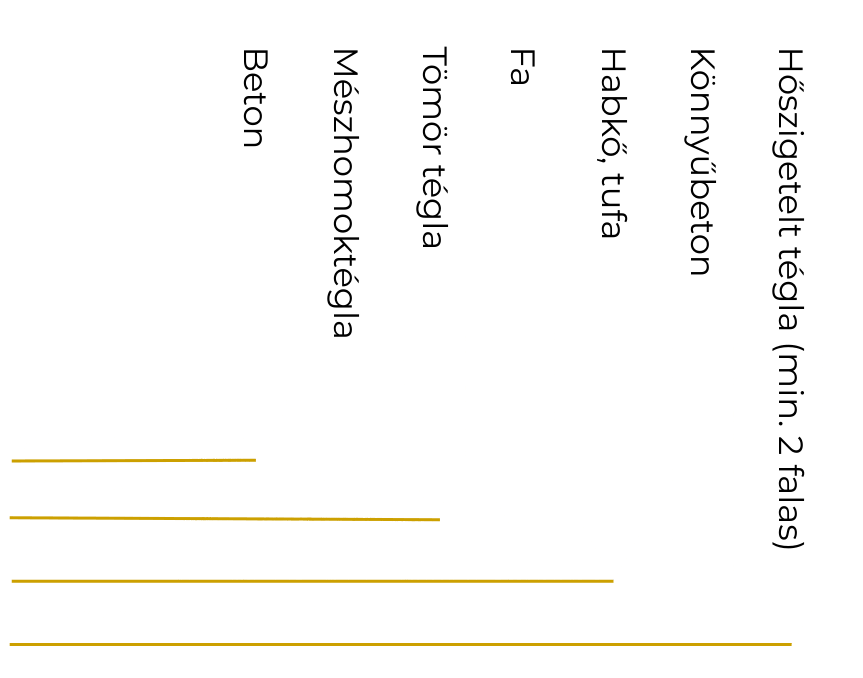

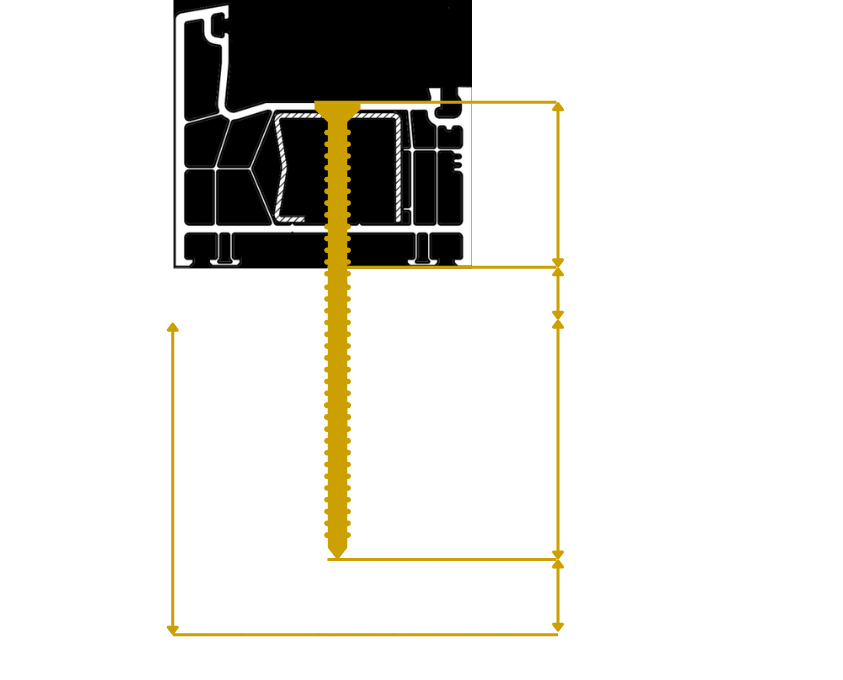

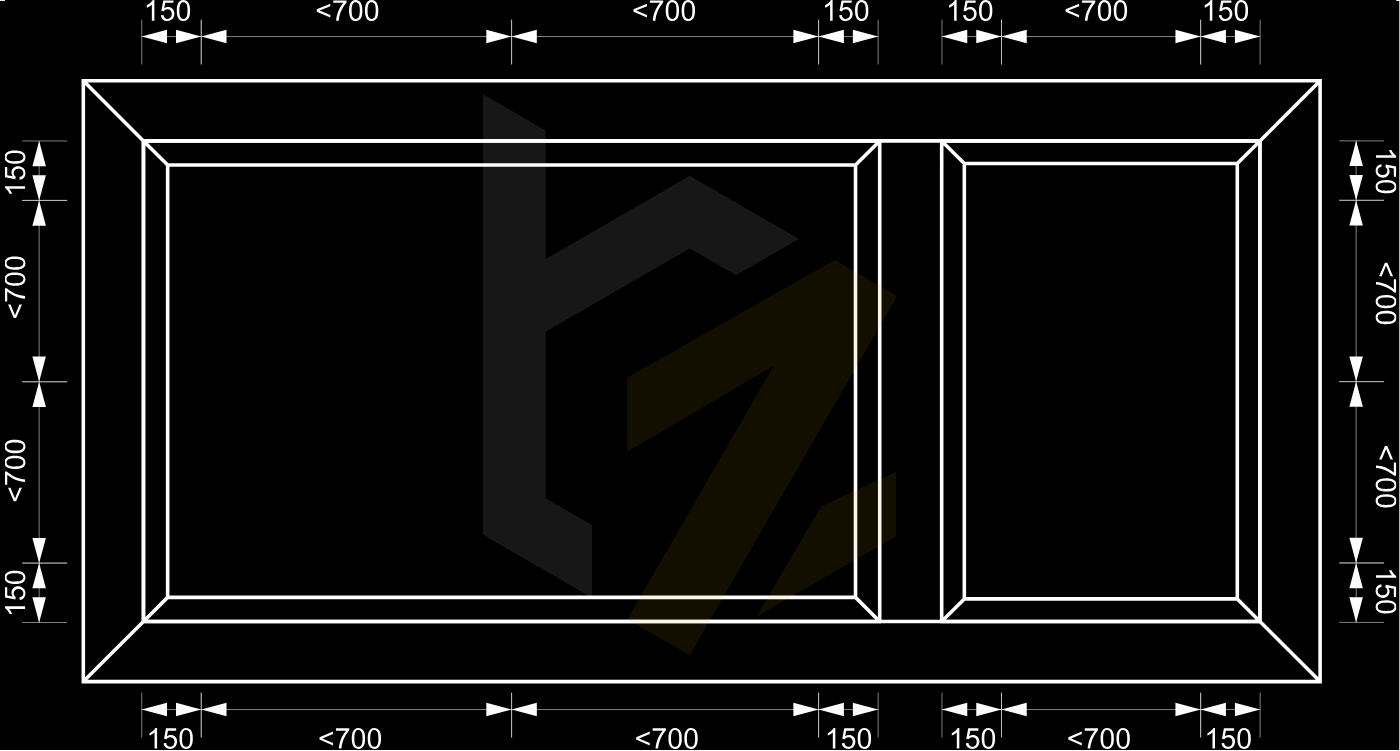

• rossz rögzítési távolságok, vagy rossz furat mélységek
• nem megfelelő aljzatra felragasztott tömítőanyag.

8. Záró gondolat szerelőknek

Bizonyára neked sem mindegy, hogy egy új reklamációforrással, vagy egy újabb elégedett ügyféllel lesz több!

Ami biztos: hogy a jó beépítés a végén észrevételen marad, a nyílászáró esztétikus és valóban hasznos része lesz a háznak. A munkád így kifizetődik a vevőnek is és évtizedekig áll majd az ő szolgáltatában.

A nyílászáró minőségét (a termék minőségén kívül) nagy mértékben a beépítés színvonala határozza meg.

A lentebb összeállított anyagot ajánljuk minden beszerelő számára, hiszen a legtöbb nyílászáró és profilgyártó által elfogadott tényeket tartalmazza a beszerelésre vonatkozóan!
