Beszerelés helye a kávában - Hova tervezzük a nyílászárónkat?

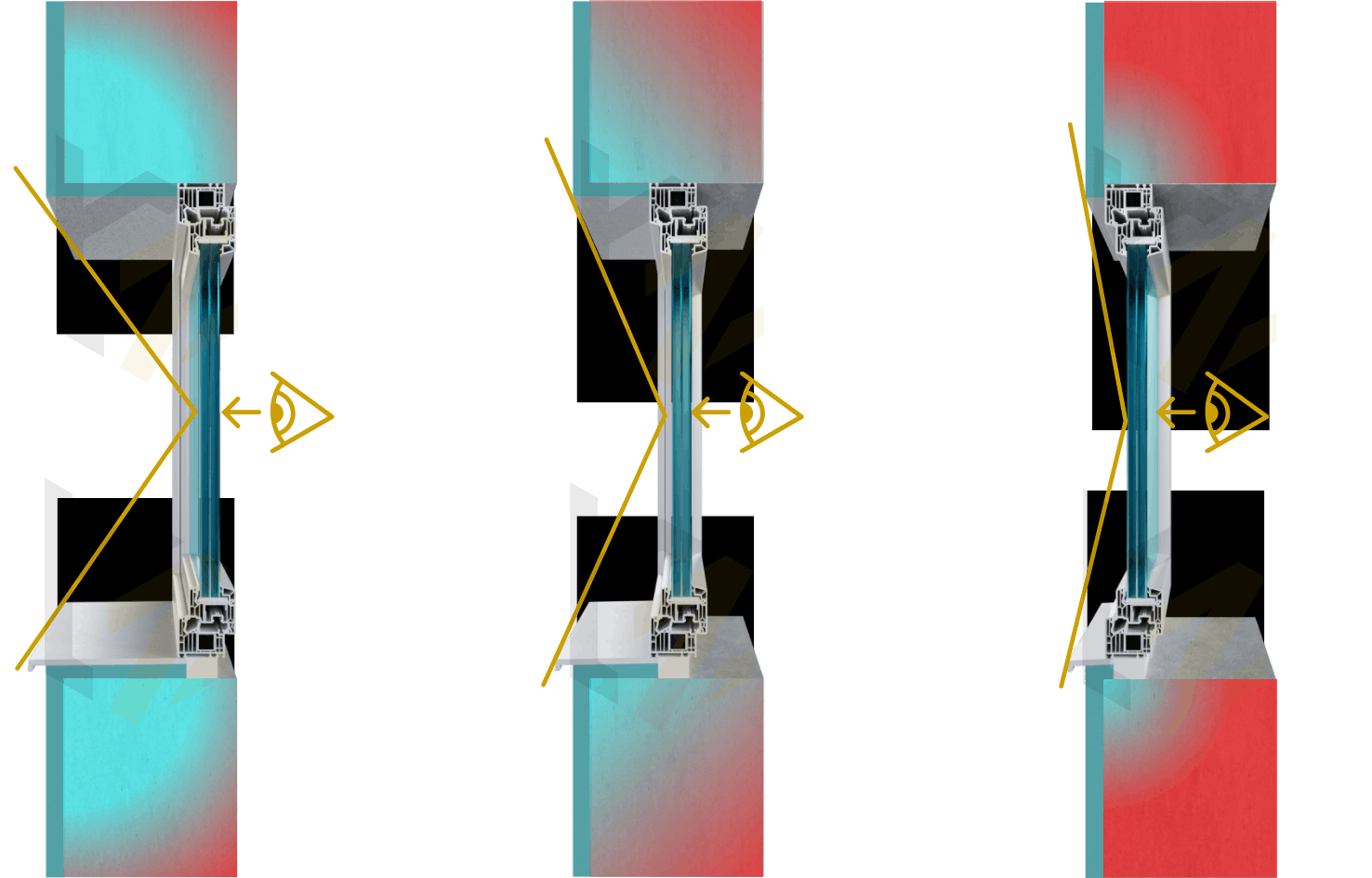

Hőhidak kialakulása és kitekintési szögek a nyílászáró elhelyezésének függvényében

A nyílászárók beépítése a falnyílásban többféle módon történhet:

• belső falsíkra (bal oldali kép)
• a fal tengelyébe (középső kép)
• külső falsíkra – amikor a nyílászáró tokja egy síkba kerül a külső falsíkkal (jobb oldali kép)
• falsík elé (a rajzon külön nem részletezett megoldás-minősített passzívházaknál érdekes)

Ahogy láthatóa fenti képeken, a beépítés helye jelentősen befolyásolja a hőhidak kialakulását.
Új építésű házak esetén általában a nyílászárók külső falsíkra történő beépítését javasoljuk. Emellett fontos, hogy a homlokzati hőszigetelés legalább 2–3 cm-rel ráforduljon a nyílászáró tokjára.
Ezzel egyrészt eltakarható a szerelési hézag (PUR hab, dagadó szalag, kívül páraáteresztő fóliák stb.), másrészt a hőszigetelés folytonossá válik a fal és a nyílászáró között, ami jelentősen csökkenti a hőhidak kialakulásának esélyét.

Minden esetben érdemes előre egyeztetni a tervezővel, vagy a nyílászáró szerelővel az alábbi kérdéseket:

• pontosan hova kerüljön a nyílászáró a kávában,
• mekkora vastagságú homlokzati hőszigetelés készül,
• kerül-e beépítésre árnyékolástechnika (redőny, zsaluzia stb.).

Ezek a tényezők szorosan összefüggenek egymással, különösen akkor, ha a nyílászárót külső falsíkra szeretnénk beépíteni.
Fontos, hogy az árnyékolástechnika tokja elférjen a hőszigetelésben (vakolható tokos redőny esetén). Például ha a homlokzatra 20 cm vastag hőszigetelés kerül, és a redőny tokja vakolható, akkor általában elegendő hely áll rendelkezésre a redőnytok számára.

Ha azonban vékonyabb hőszigetelést tervezünk, több megoldás is szóba jöhet, amely helyet biztosít az árnyékolástechnika tokjának:

• lépcsős áthidaló alkalmazása a nyílászáró felett
• toktoldó beépítése a nyílászáró felső részéhez

Ilyen esetekben azonban nem valósítható meg a teljes külső falsíkra igazítás.

Például: ha hagyományos áthidaló készül, a homlokzati hőszigetelés 10 cm vastag, és redőnyt is tervezünk, akkor gyakran célszerű a nyílászárót kb. 10 cm-rel a külső falsíktól bentebb beépíteni. Így a redőnytok nem fog kilógni a kész hőszigetelt homlokzati síkból.

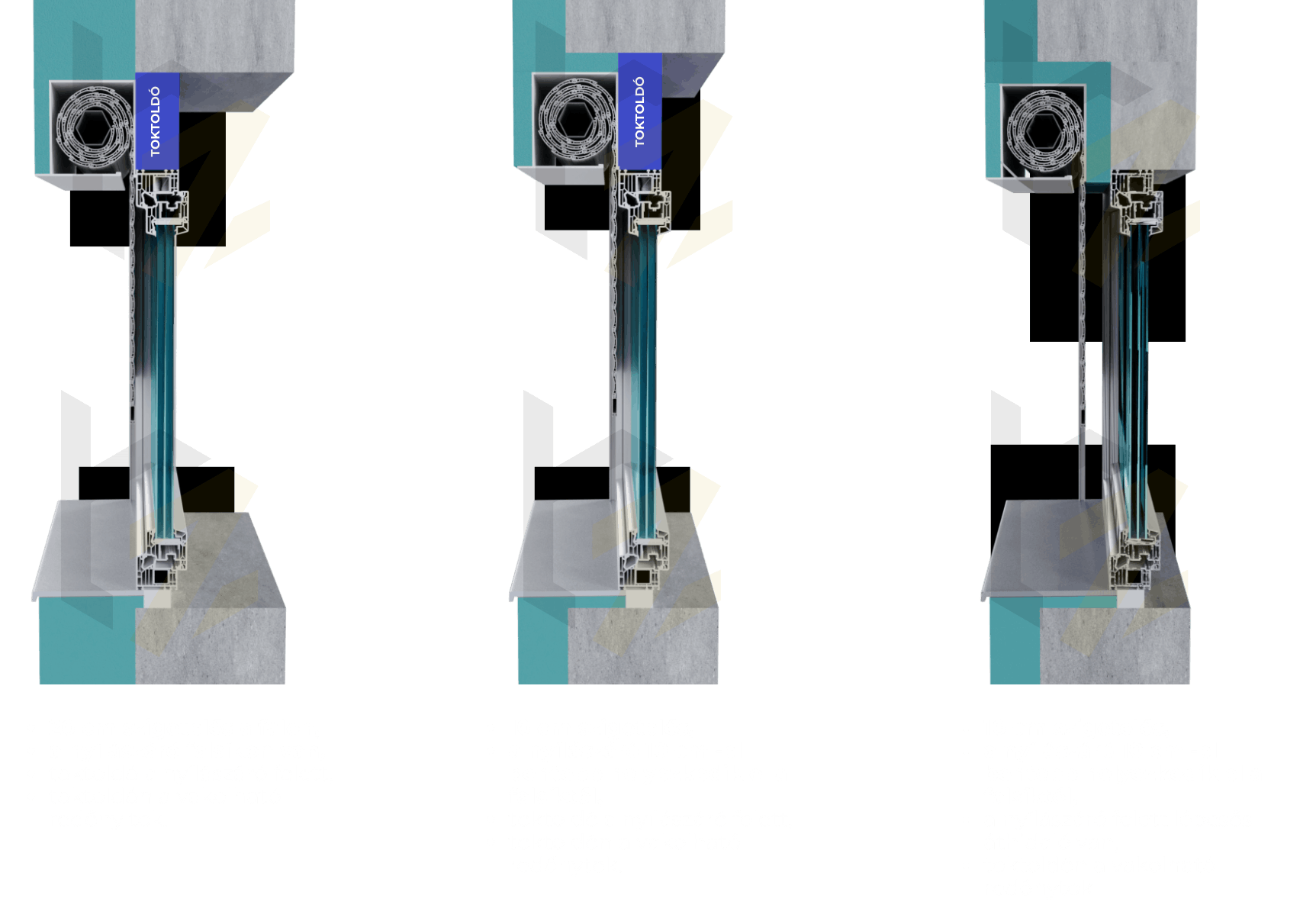

Nyílászáró elhelyezése vakolható tokos redőnyöknél

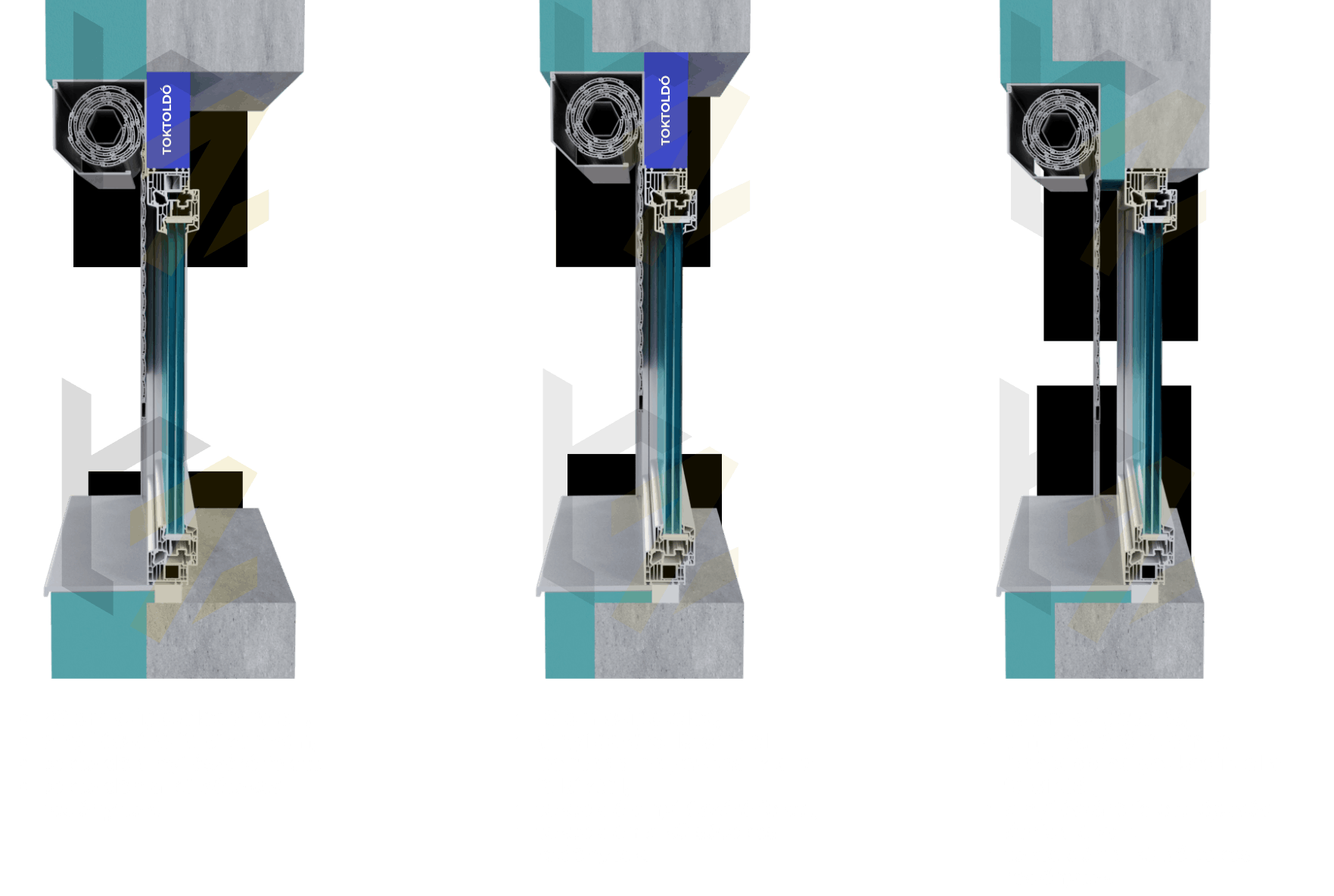

Nyílászáró elhelyezése külső tokos redőnyöknél
